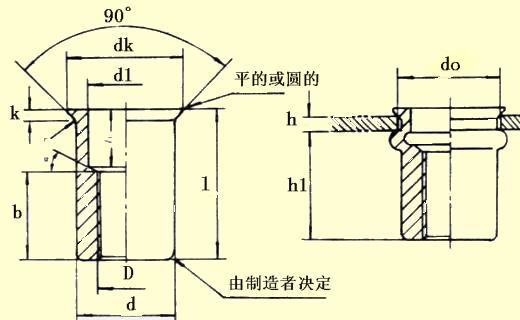

小沉头拉铆螺母标准尺寸
![](image/image1/L-xc-c.jpg)
螺纹规格 |
d |
d1 |
dk |
k |
r |
l |
do |
h1 |
铆接厚度h |
M3 |
5 |
4.0 |
5.5 |
0.35 |
0.2 |
|
5 |
5.8 |
0.5——1.0 |
1.0——2.0 |
2.0——3.0 |
|
|
M4 |
6 |
4.8 |
6.75 |
0.5 |
0.2 |
|
6 |
7.5 |
0.5——1.0 |
1.0——2.0 |
2.0——3.0 |
|
|
M5 |
7 |
5.6 |
8.0 |
0.6 |
0.2 |
|
7 |
9.3 |
0.5——1.0 |
1.0——2.0 |
2.0——3.0 |
|
|
M6 |
9 |
7.5 |
10.0 |
0.6 |
0.2 |
|
9 |
11 |
0.5——1.5 |
1.5——3.0 |
3.0——4.5 |
|
|
M8 |
11 |
9.2 |
12.0 |
0.6 |
0.3 |
|
11 |
12.3 |
0.5——1.5 |
1.5——3.0 |
3.0——4.5 |
|
|
M10 |
13 |
11 |
14.5 |
0.85 |
0.3 |
|
13 |
15 |
0.5——1.5 |
1.5——3.0 |
3.0——4.5 |
|
|
M12 |
15 |
13 |
16.5 |
0.85 |
0.3 |
|
15 |
17.5 |
0.5——1.5 |
1.5——3.0 |
3.0——4.5 |
|
|
小沉头铆螺母铆接后头部于钣金表面平齐,较为美观,上述标准为小沉头圆柱铆螺母和小沉头竖纹铆螺母标准,更多铆螺母标准请来电咨询,通常常规产品有小沉头六角铆螺母、小沉头内外六角铆螺母以及小沉头盲孔铆螺母等。常用规格均有现货销售。
|
|
